附件：参数

1、设备主要参数

2、 设备简介

2.1设备用途

本设备适用于熔铸过程中，掉进深井的铝渣清理。通过机械方式利用行车吊钩上下运动与抓斗内的开闭结构结合来实现抓斗的开闭，清理深井铝渣，大大减少人工，提供工作效率，安全可靠。

2.2单索抓斗的工作流程

1、吊环安装在行车吊钩上，抓斗打开，由于重力作用，滑轮下降，凸块被顶针顶成约30°角。

2、提钢丝绳，整个滑移块顺着导轨上移，移动一小块距离之后凸块与凹槽衔接，带动整个承梁上移，完成抓斗关闭抓料。

3、卸料时，释放钢丝绳，此时抓斗底部先接触支撑面，由于重力作用，滑块下移，凸块被顶针顶成水平方向（抓斗没有打开）

4、提钢丝绳，滑块上移，凸起机构被凹槽挡至垂直状，处于导轨外两侧，于是滑轮移座与下恒梁分离，向上趋接上承梁，抓斗在离开地面瞬间由于重量作用，抓斗打开卸料。

5、卸完料的抓斗在空中处于打开状态，放在物料上面，滑移块下降，凸轮被顶针顶成约30°角，完成一个抓斗过程。

3、 设备主要组成及结构性能

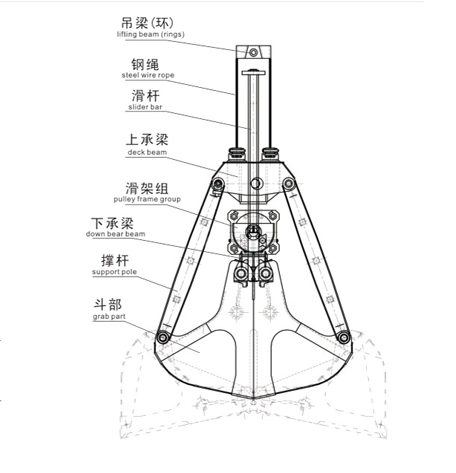

3.1 设备组成单绳抓斗是在起重机中常用的一种抓斗，由吊梁(环)、钢丝绳、滑杆、上承梁、滑架组、下乘梁、撑杆、斗部等组成（如下图）。单绳抓斗主要是依靠抓斗的涓移块，凸块，凹槽以及顶针相互作用完成卸料过程。

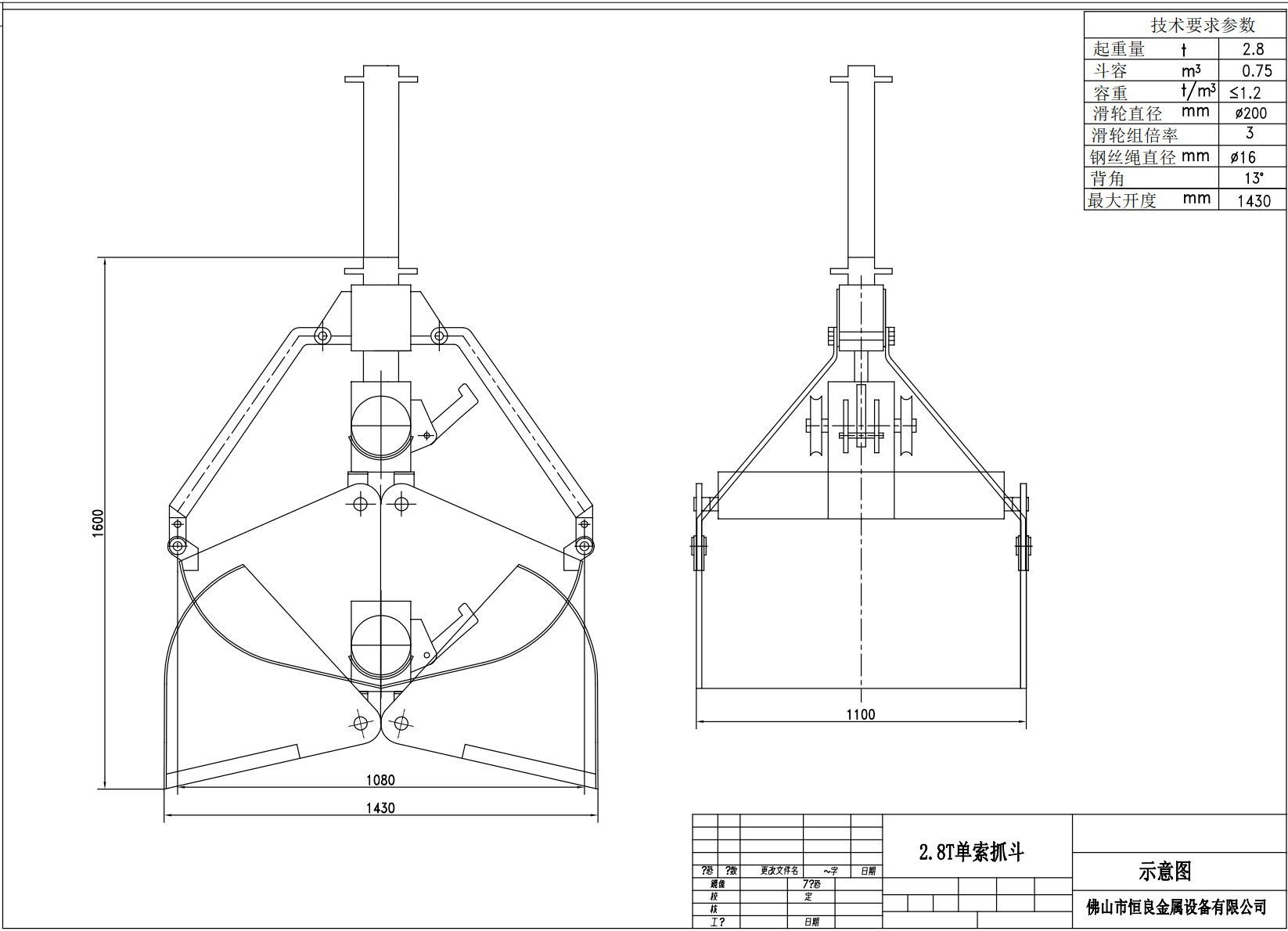

设备图纸：
